Προσθήκη -> Διακόπτες -> Αισθητήρες -> Αισθητήρας φωτός - Αισθητήρας ταχύτητας ανέμου - Αισθητήρας βροχής

  Μπορείτε να προσθέσετε τους παρακάτω αισθητήρες στο κύκλωμα σας::

Εισαγωγή αισθητήρων στο κύκλωμα

  Η εφαρμογή διαθέτει τρία είδη αισθητήτων:

• Αισθητήρες φωτός: Αυτός ο τύπος αισθητήρα ενεργοποιείται όταν εκτείθεται στο φως και απενεργοποιείται όταν εκτείθεται στο σκοτάδι. Αυτός ο τύπος αισθητήρα μπορεί να χρησιμοποιηθεί πχ για να ενεργοποιήσει τον νυχτερινό εξωτερικό φωτισμό ενός σπιτιού.
• Αισθητήρες ταχύτητας ανέμου: Αυτός ο τύπος αισθητήρα ενεργοποιείται εντοπίσει ότι η ταχύτητα του ανέμου ξεπερνα κάποιο όριο και απενεργοποιείται όταν υπάρχει νηνεμία. Αυτός ο τύπος αισθητήρα θα μπορούσε να χρησιμοποιηθεί για να ενεργοποιήσει το αυτόματο μάζεμα μιας ηλεκτροκίνητης τέντας όταν η υψηλη ένταση του ανέμου μπορεί να οδηγήσει στην καταστροφή της τέντας.
• Αισθητήρες βροχής: Αυτός ο τύπος αισθητήρα ενεργοποιείται εντοπίσει βροχή και απενεργοποιείται όταν δεν υπάρχει βροχή. Αυτός ο τύπος αισθητήρα μπορεί να χρησιμοποιηθεί για το αυτόματο μάζεμα μιας ηλεκτροκίνητης τέντας όταν ξεκινά μια νεροποντή.

Κύκλωμα αισθητήρων

<>  Τα ηλεκτρικά χαρακτηριστικά των παραπάνω αισθητήτων είναι όμοια. Οι αισθητήρες φέρουν δύο βοηθητικές επαφές: μια κανονικά ανοιχτή-Normally Open-NO(13-14) και μια κανονικά κλειστή-Normally Closed-NC(11-12).

  Όταν ενεργοποιηθεί ο αισθητήρας, δηλαδή όταν:

• Το φωτοκύτταρο του αισθητήρα φωτός εκτείθεται στον ήλιο.
• Ο αισθητήρας του αισθητήρα ταχύτητας ανέμου εντοπίσει υψηλή ταχύτητα ανέμου.
• Ο αισθητήρας του αισθητήρα βροχής βραχεί.

  τότε θα αλλάξει η κατάσταση των επαφών του αισθητήρα, δηλαδή η ΝΟ επαφή θα κλείσει και η NC θα ανοίξει.

Συμπεριφορά κατά την προσομοίωση:

  Κατά την προσομοίωση οι αισθητήρας λειτουργούν σαν διακόπτες, μπορείτε να τους (απ)ενεργοποιήσετε είτε κάνοντας διπλό κλικ επάνω τους είτε πιέζοντας το κατάλληλο πλήκτρο ενέργειας.

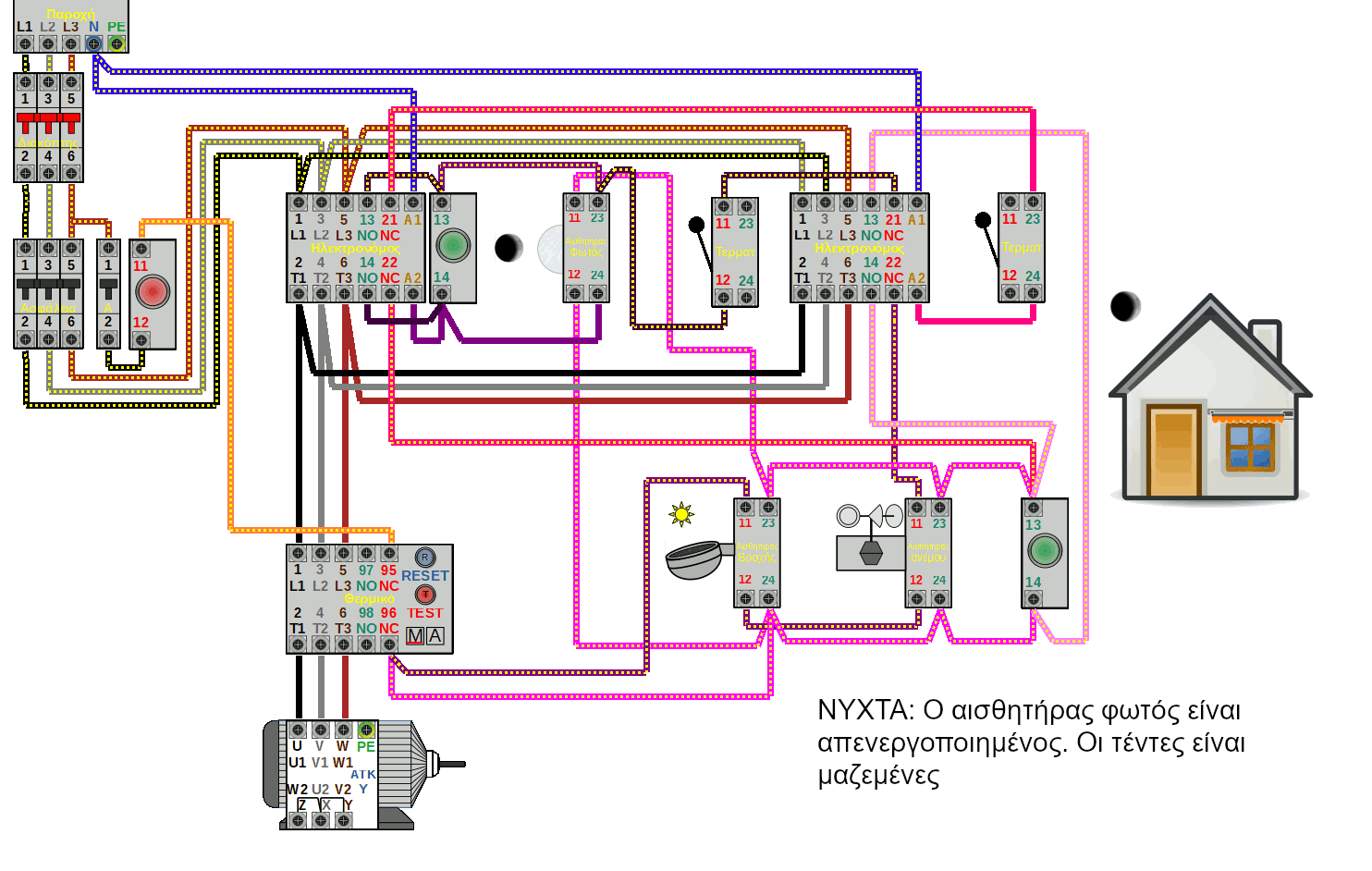

Λειτουργία αισθητήρων

Πρόσθετες ρυθμίσεις:

  Δεν υπάρχουν.

Διαγραφή:

  Αν θέλετε να διαγράψετε ένα εξάρτημα από το κύκλωμα σας τότε θα πρέπει να κάνετε δεξί κλικ επάνω του και στη συνέχεια, στο αναδυόμενο μενού, να επιλέξετε "Διαγραφή".
